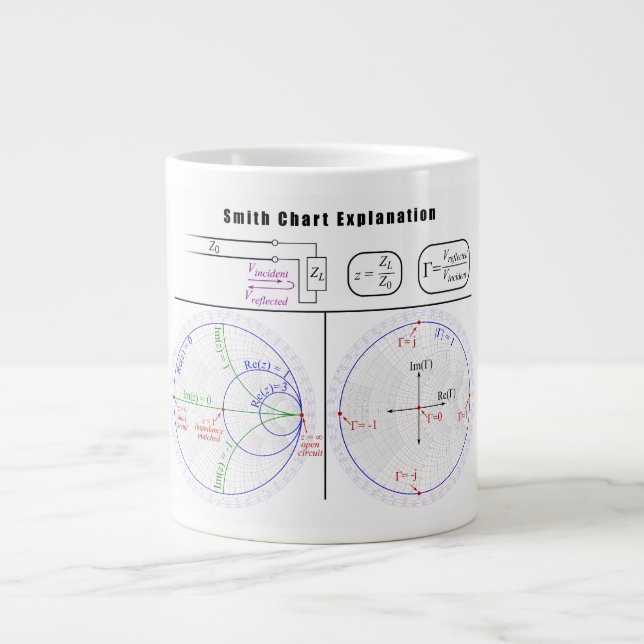

Tasse Géante Diagramme d'explication de la courbe Smith

L'utilisation la plus élémentaire d'un diagramme d'impédance Smith. Une onde descend une ligne de transmission de l'impédance caractéristique Z0, se termine à une charge avec l'impédance ZL et l'impédance normalisée z=ZL/Z0. Il y a une réflexion de signal avec un coefficient Γ. Chaque point du graphique Smith représente simultanément une valeur de z (en bas à gauche) et la valeur correspondante de Γ (en bas à droite), associée par z=(1+Γ)/(1-Γ).
