Poster Diagramme structurel de la sonde spatiale Voyager

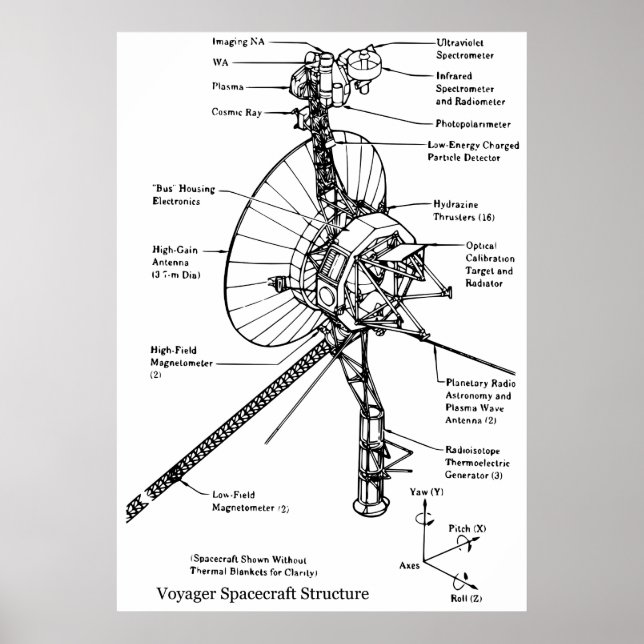

La structure du vaisseau Voyager - schéma. L'antenne à gain élevé (HGA) de 3,7 mètres de diamètre est fixée au bus électronique polygonal creux à dix côtés, le réservoir sphérique contenant du carburant de propulsion hydrazine. Le Voyager Golden Record est fixé à l'un des côtés du bus. Le panneau carré incliné à droite est la cible d'étalonnage optique et le radiateur à chaleur excessive. Les trois générateurs thermoélectriques radio-isotopes (RTG) sont montés de bout en bout sur la flèche inférieure. Les deux radios planétaires et l'antenne à ondes plasma s'étendent diagonalement vers le bas, vers la gauche et vers la droite. La flèche tricaxiale Astromast de 13 mètres de long s'étend en diagonale vers la gauche et tient les deux magnétomètres à faible champ (MAG); les magnétomètres à haut champ demeurent près de la HGA. La flèche de l'instrument qui s'étend vers le haut tient, du bas vers le haut : le sous-système à rayons cosmiques (CRS) à gauche et le détecteur à particules à faible énergie (LECP) à droite; le spectromètre à plasma (PLS) à droite; et la plate-forme de balayage qui tourne autour d'un axe vertical. La plate-forme de balayage comprend : le spectromètre infrarouge (IRIS) (la plus grande caméra en haut à droite); le spectromètre ultraviolet (UVS) juste au-dessus de l'UVS; les deux caméras vidéo du sous-système de science de l'imagerie (ISS) à gauche de l'UVS; et le système de photolarimètre (PPS) sous l'ISS. Suggestion pour Wikipedia en anglais : texte alternatif pour les images : Une sonde spatiale avec corps cylindrique squat et une grande antenne parabolique à gauche, un générateur thermoélectrique radio-isotope à trois éléments sur une flèche s'étendant vers le bas, et des instruments scientifiques sur une flèche s'étendant vers le haut. Un disque est fixé sur le corps faisant face à l'avant gauche. Une longue flèche tri-axiale s'étend vers le bas à gauche et deux antennes radio s'étendent vers le bas à gauche et vers le bas à droite. Les droits de reproduction d'images se trouvent dans le lien situé au bas de cette description. Inscrivez-vous gratuitement à Mr Rebates et économisez 12% sur toute commande zazzle en plus d'un bonus de 5,00$ pour s'inscrire Tous droits réservés; sans préjudice, recours ou avis (U.C.C. 1-308) Droits de reproduction d'image : http://commons.wikimedia.org/wiki/File:Voyager_spacecraft_structure_vector.svg voyager voyager voyager voyager diagramme "voyager probe" "nasa voyager probe" diagramme graphique schématique "sonde spatiale" astronef satellite nasa "mission spatiale" "exploration spatiale" "espace extra-atmosphérique" astronomie spatiale astronomie astronomie astronomie
