Carte Postale Générateur de disque Faraday

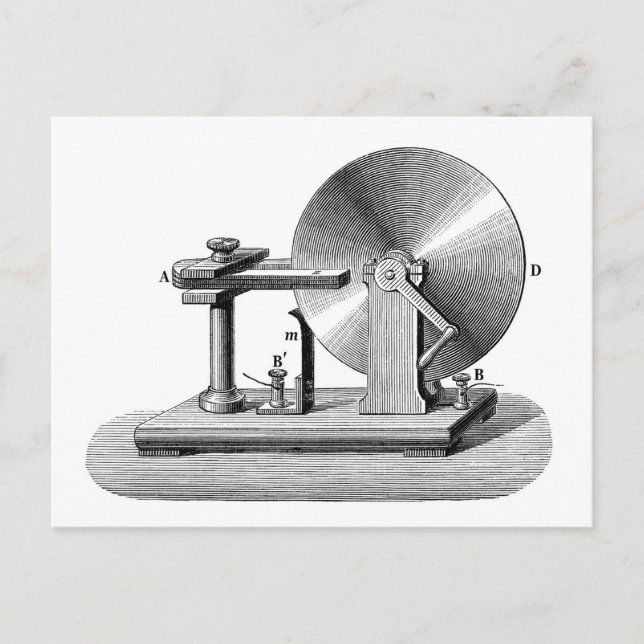

Dessin du disque Faraday, le premier générateur électromagnétique, inventé par le scientifique britannique Michael Faraday en 1831. Le disque en cuivre (D) pivota entre les pôles d'un aimant en forme de fer à cheval (A), créant une différence potentielle entre l'axe et la jante en raison de la loi d'induction de Faraday. Si un circuit électrique tel qu'un galvanomètre était connecté entre les postes de liaison (B) et (B'), le mouvement induisait un flux radial de courant dans le disque, de l'essieu vers le bord. Le courant s'écoule dans le contact de ressort (m) glissant le long du bord du disque, hors du poste de liaison (B') à travers le circuit externe vers le poste de liaison (B), et de retour dans le disque à travers l'essieu. Le faire tourner dans la direction opposée inverse la direction du courant. La légende dit aussi que passer un courant d'une cellule Bunsen (batterie) à travers elle provoquerait le tournant du disque, le faisant fonctionner comme un moteur électrique. Les parties étiquetées sont indiquées dans la légende comme : (A) vis de fixation de disque induite par l'aimant (D) (B) pour l'axe de fixation du disque (B') entrant ou sortant du courant (B') vis de fixation pour l'entrée ou la sortie du courant de la circonférence du disque (m) caoutchouc (contact de ressort coulissant) pour le bord du disque. La légende la décrit comme 'l'appareil de Foucault et Le Roux', donc cette photo n'a pas été tirée de la machine d'origine de Faraday, mais d'une propriété du physicien français contemporain Léon Foucault de Faraday. Le disque Faraday était un générateur inefficace parce que les contre-courants coulaient à travers les régions du disque en dehors du champ magnétique. C'était le premier générateur d'homopole
